1、直流電抗器用于改善變頻器直流部分，而交流電抗器有交流輸入電抗器和交流輸出電抗器之分。
2、交流輸入電抗器用于變頻器進線電源前端，消除電網波動對變頻器的影響和避免變頻的高次諧波對電源的污染。
3、交流輸出電抗器用于變頻器與電機之間接線距離比較遠，消除變頻輸出因高次諧波而衰減等等之類的場合。
4、一般的直流電抗器和交流輸入電抗器的很多功效是一致的，如提高功率因數、改善三相電流的不平衡度。而且直流電抗器成本低，只需兩條線直接串接在直流母線的正電源側。
5、交流輸出電抗器一般在電機和變頻器距離較遠時才能需要安裝，有效防止分布電容、電機線圈因諧波而造成的振蕩，保護電機絕緣或者是減小漏電流。并不是所有場合需要交流輸出電抗器。
6、一般變頻器在75KW以上將直流電抗器作為標準配置。
如果一個變頻器已經有了內置的直流電抗器，那么是否可以不選擇交流進線電抗器了？
需要裝交流進線電抗器
1、 電抗器適用于無功功率補償和諧波的治理系統中，可以改善功率因數，對諧波起濾波作用，以抑制電網電壓波形畸變，從而改變電網質量和保證電力系統安全運行。
2、 進線電抗器用來限制電網電壓突變和操作過電壓引起的電流沖擊，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時產生的電壓缺陷,它既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染。

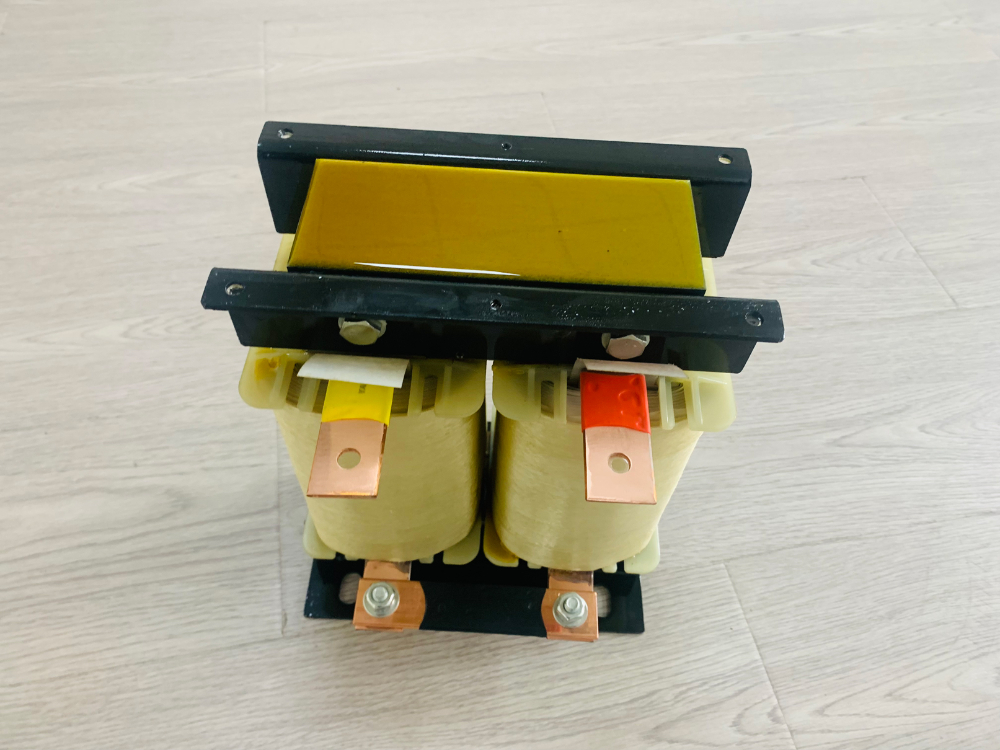

3、 直流電抗器(又稱平波電抗器)主要用于變流器的直流側，電抗器中流過的具有交流分量的直流電流。主要用途是將疊加在直流電流上的交流分量限定在某一規定值,保持整流電流連續，減小電流脈動值,改善輸入功率因數.
4、 輸出電抗器的主要作用是補償長線分布電容的影響，并能抑制輸出諧波電流，提高輸出高頻阻抗,有效抑制dv/dt.減低高頻漏電流,起到保護變頻器,減小設備噪聲的作用。
