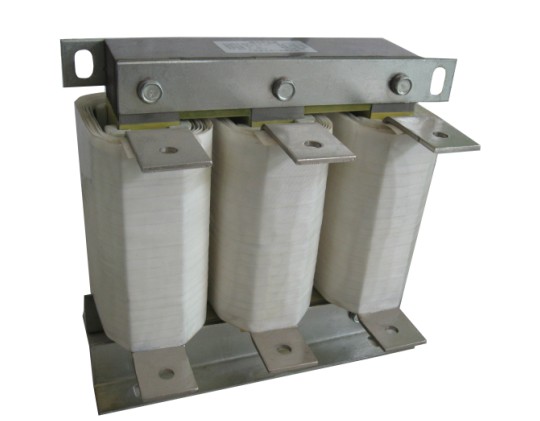

變頻器專用進線電抗器
產品概述：
輸入交流電抗器限制以諧波形式出現的電路反饋。它們還可以降低因為轉換直流連接電容器中的輸入整流器而導致的交流電流及其頻率。
此類電抗器有兩種：
電抗器基準壓降 UD= 2%，用于無饋電單元的變頻器的操作。
電抗器基準壓降 UD= 4%，用于帶饋電單元的變頻器和自動變壓器的操作，也用于 uK 小于 1% 的系統的操作。
性能特點：
鐵芯采用優質硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來，鐵芯端面采用高品質防銹漆噴涂工藝，解決了電抗器鐵芯表面生銹問題。在運行中大大減小了噪音和振動。
電抗器均采用真空浸漆工藝，經高溫?zé)岷婀袒＞€圈有良好的絕緣性能，整體機械強度高，防潮性能好
線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。
溫升低，損耗小，成本低，綜合利用率高。
體積小，重量輕，占用空間小，便于安裝。

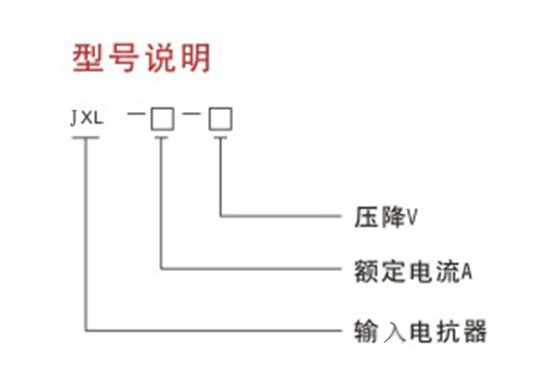

型號含義：

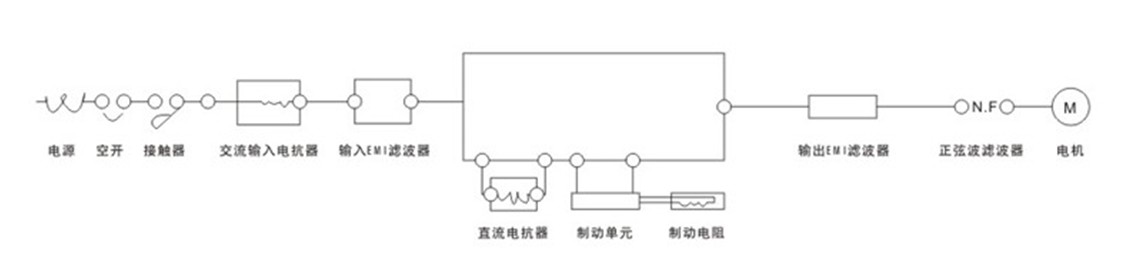

產品介紹
◆ 電源對其它設備有明顯的干擾（干擾、過壓）
◆ 電源相間電壓不平衡＞額定電壓的2.0%
◆ 阻抗極低的線路（動力變壓器為變頻器額定值的10倍多）
◆ 在一條線路上為減小線電流而安裝的大量變頻器
◆ 使用cosφ（功率因數）校正電容或功率因數校正單元
技術參數
1、額定工作電壓： 380V/50Hz或660V/50Hz
2、額定工作電流：5A至1600A@40℃
3、抗電強度： 鐵芯－繞組 3500VAC/50Hz/10mA/10s無飛弧擊穿
4、絕緣電阻： 1000VDC絕緣阻值≥100MV
5、電抗器噪音： 小于65dB
6、防護等級： IP00
7、絕緣等級： F級以上
8、產品執行標準： IEC289:1987電抗器
GB10229-88電抗器(eqv IEC289:1987)
JB9644-1999半導體電氣傳動用電抗器

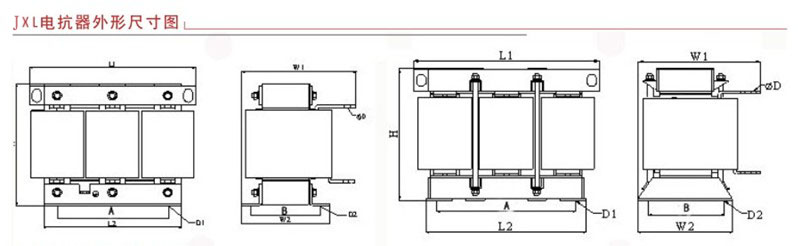

輸入交流電抗器2%
規格型號 | 適配功率(KW) |
額定 | 壓降 | 尺寸(±0.5mm) | ||||||||
D | D1 | W | W1 | H | A*B | |||||||
JXL-5 | 1.5 | 5A | 2% | 110 | 91 | 120 | 65 | 135 | 6*11 | |||
JXL-7 | 2.2 | 7A | 2% | 110 | 91 | 120 | 65 | 135 | 6*11 | |||
JXL-10 | 3.7 | 10A | 2% | 155 | 95 | 110 | 61 | 155 | 6*15 | |||
JXL-15 | 5.5 | 15A | 2% | 155 | 95 | 130 | 80 | 155 | 6*15 | |||
JXL-20 | 7.5 | 20A | 2% | 155 | 95 | 135 | 80 | 155 | 6*15ZS | |||
JXL-30 | 11 | 30A | 2% | 190 | 120 | 115 | 85 | 150 | 8.5*20 | |||
JXL-40 | 15 | 40A | 2% | 195 | 120 | 110 | 82 | 165 | 8.5*20 | |||
JXL-50 | 18.5 | 50A | 2% | 195 | 120 | 130 | 102 | 165 | 8.5*20 | |||
JXL-60 | 22 | 60A | 2% | 195 | 120 | 135 | 107 | 165 | 8.5*20 | |||
JXL-80 | 30 | 80A | 2% | 195 | 120 | 135 | 107 | 165 | 8.5*20 | |||
JXL-90 | 37 | 90A | 2% | 195 | 120 | 135 | 107 | 165 | 8.5*20 | |||
JXL-120 | 45 | 120A | 2% | 250 | 182 | 135 | 96 | 230 | 11*18 | |||
JXL-150 | 55 | 150A | 2% | 295 | 214 | 150 | 110 | 240 | 11*18 | |||
JXL-200 | 75 | 200A | 2% | 295 | 214 | 160 | 120 | 240 | 11*18 | |||
JXL-250 | 110 | 250A | 2% | 295 | 214 | 160 | 120 | 240 | 11*18 | |||
JXL-290 | 132 | 290A | 2% | 325 | 243 | 165 | 122 | 270 | 12*20 | |||
JXL-330 | 160 | 330A | 2% | 325 | 243 | 165 | 122 | 270 | 12*20 | |||
JXL-400 | 185 | 400A | 2% | 325 | 243 | 180 | 137 | 270 | 12*20 | |||
JXL-490 | 220 | 490A | 2% | 385 | 260 | 200 | 175 | 350 | 12*20 | |||
JXL-600 | 280 | 600A | 2% | 395 | 275 | 200 | 175 | 350 | 12*20 | |||
JXL-660 | 300 | 660A | 2% | 395 | 275 | 200 | 175 | 350 | 12*20 | |||
JXL-800 | 380 | 800A | 2% | 430 | 295 | 215 | 190 | 400 | 12*20 | |||
JXL-1000 | 450 | 1000A | 2% | 430 | 295 | 215 | 190 | 450 | 12*20 | |||
JXL-1200 | 550 | 1200A | 2% | 490 | 345 | 225 | 195 | 575 | 14*25 | |||
規格型號 | 適配功率(KW) |
額定 | 壓降 | 尺寸(±0.5mm) | ||||||||
D | D1 | W | W1 | H | A*B | |||||||
JXL-5 | 1.5 | 5A | 4% | 148 | 95 | 85 | 55 | 168 | 6*15 | |||
JXL-7 | 2.2 | 7A | 4% | 148 | 95 | 85 | 55 | 168 | 6*15 | |||
JXL-10 | 3.7 | 10A | 4% | 148 | 95 | 105 | 80 | 168 | 6*15 | |||
JXL-15 | 5.5 | 15A | 4% | 188 | 120 | 125 | 90 | 156 | 8.5*20 | |||
JXL-20 | 7.5 | 20A | 4% | 188 | 120 | 125 | 90 | 156 | 8.5*20 | |||
JXL-30 | 11 | 30A | 4% | 188 | 120 | 130 | 95 | 156 | 8.5*20 | |||
JXL-40 | 15 | 40A | 4% | 188 | 120 | 130 | 95 | 156 | 8.5*20 | |||
JXL-50 | 18.5 | 50A | 4% | 188 | 120 | 130 | 100 | 176 | 8.5*20 | |||
JXL-60 | 22 | 60A | 4% | 188 | 120 | 130 | 100 | 176 | 8.5*20 | |||
JXL-80 | 30 | 80A | 4% | 240 | 182 | 132 | 115 | 230 | 10*18 | |||
JXL-90 | 37 | 90A | 4% | 240 | 182 | 132 | 115 | 230 | 10*18 | |||
JXL-120 | 45 | 120A | 4% | 240 | 182 | 132 | 115 | 230 | 10*18 | |||
JXL-150 | 55 | 150A | 4% | 288 | 214 | 140 | 110 | 274 | 11*18 | |||
JXL-200 | 75 | 200A | 4% | 288 | 214 | 140 | 115 | 274 | 11*18 | |||
JXL-250 | 110 | 250A | 4% | 288 | 214 | 145 | 120 | 274 | 11*18 | |||
JXL-290 | 132 | 290A | 4% | 320 | 243 | 155 | 127 | 305 | 12*20 | |||
JXL-330 | 160 | 330A | 4% | 320 | 243 | 155 | 127 | 305 | 12*20 | |||
JXL-390 | 185 | 390A | 4% | 320 | 243 | 165 | 133 | 305 | 12*20 | |||
JXL-490 | 220 | 490A | 4% | 381 | 260 | 198 | 175 | 375 | 12*20 | |||
JXL-600 | 280 | 600A | 4% | 381 | 260 | 198 | 175 | 375 | 12*20 | |||
JXL-660 | 300 | 660A | 4% | 381 | 260 | 198 | 175 | 375 | 12*20 | |||
JXL-800 | 380 | 800A | 4% | 420 | 300 | 213 | 190 | 430 | 12*20 | |||
JXL-1000 | 450 | 1000A | 4% | 420 | 300 | 213 | 190 | 430 | 12*20 | |||
JXL-1200 | 550 | 1200A | 4% | 470 | 345 | 230 | 205 | 580 | 12*22 | |||
