上海振肖電氣有限公司專業生產的SG變壓器系列三相干式變壓器（380V變壓器）主要用于各種高低壓成套電氣、進出口設備、精密機床、UPS、電鍍、照明、加熱、通信、化工等行業設備的控制電力、電源之用，SG變壓器系列三相干式變壓器能有效隔離部分諧波，抗干擾性強和安全性好的特點。SG變壓器系列三相干式變壓器是我公司參數西門子公司同類產品新研制開發數控系列用變壓器，尤其160VA-16KVA之間的三相干式變壓器，它們的外形和安裝尺寸已經標準化，與西門子4AP系列通用，產品符合VDE0550、IEC439、JB5555、GB5226等國際、國家標準，具有體積小、重量輕、維護簡單、運行可靠等優點。設計生產嚴格按照IEC國際標準和相關GB國家標準執行。
SG變壓器系列，SG三相干式隔離變壓器（380V變壓器）相關參數如下：
額定容量：1kVA~1000kVA
額定電壓：660V、480V、380V、220V、200V等
額定頻率：50Hz、60Hz
聯結組別：Y，yn0、Y，d11、D，yn11等
防護等級：IP00、IP20
絕緣等級：B級、F級、H級
SG變壓器系列，SG三相干式隔離變壓器（380V變壓器）使用環境：
海拔高度：≤1000m
適應環境溫度：-10~+45℃
適應相對溫度：26℃時,≤95%
使用環境：戶內（戶外使用時，請?zhí)峁┓雷o(hù)等級）

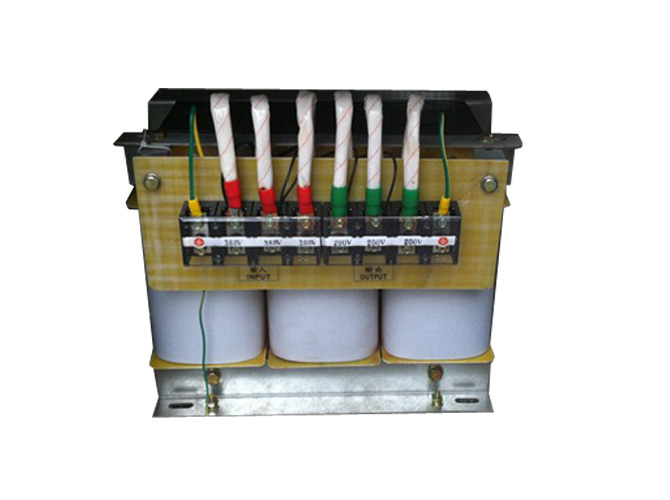

SG變壓器系列，SG三相干式隔離變壓器（380V變壓器）結構特征：
SG系列三相干式變壓器的鐵心采用優質冷軋硅鋼片疊制而成，根據絕緣等級的不同，整體浸漬不同絕緣等級的絕緣漆，能有效降低變壓器噪聲，減少鹽霧，霉菌等對變壓器的影響。根據防護等級的不同，變壓器箱體由優質鋼板制成，結構上既充分考慮空氣流通，又能有效地起到防護作用，變壓器接線電纜也很方便連接，設計充滿人性化。可根據用戶要求安裝電壓電流表、電源指示燈、塑殼斷路器等。
SG變壓器系列，SG三相干式隔離變壓器（380V變壓器）訂貨須知：
產品型號 額定容量 額定電壓 聯結組別
工作方式 絕緣等級 防護等級
其它特殊要求在技術協議中再行規定。
SG變壓器系列，SG三相干式隔離變壓器（380V變壓器）用戶須知：
1、開箱檢查:
箱體在運輸過程中有無損壞;機柜內的技術文件、合格證、保修卡及配件是否齊全;變壓器及其它元器件是否完好無損;緊固件有否松動、移位，接線端子有否接觸不良。
2、就位須知:
變壓器安裝場地必須干燥通風，無強力振動，無灰沙雨水滲漏; 就位搬遷須小心輕放，嚴禁過分傾斜，就位后機器底盤受力要均勻，箱體放置平穩;就位所在四周應有足夠的空間余地，確保機器的通風與維護保養。
3、絕緣要求:
短接“輸入”與“輸出”端子并引出測試點, 測試點對地(機外殼)用1000兆歐表測試絕緣電阻，此值應大于2兆歐。
4、檢查接線:
調試人員的第一步工作也是重要的一項工作是仔細檢查接線，這項工作是保證變壓器可靠運行的關鍵，必須認真做好。具體如下：
a:檢查主回路接線是否牢固可靠，尤其對QF空氣開關與KM接觸器接點處的接線有否松脫現象，必須擰緊。
b:檢查面板背面各種電氣器件，如電壓表、電流表、指示燈的接點連線是否可靠，如有松動，必須擰緊。
5、使用條件:
SG系列變壓器應在室內使用，正常使用條件為：
環境溫度：-15°C~+45°
C海拔高度：不超過1000米；
相對濕度：90%；
安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學沉淀，灰塵，污垢及其它爆炸性和侵蝕性介質；安裝現場應無嚴重振動或顛簸
